Konfigurasi Standard Access List (ACL) di Cisco Packet Tracer

Assalamualaikum wr.wb
Oke dalam blog saya kali ini saya akan menjelaskan tentang cara konfigurasi Standard Access List dengan Cisco Packet Tracer.

Standard ACL hanya menggunakan alamat sumber IP di dalam paket IP sebagai kondisi yang ditest. Semua keputusan dibuat berdasarkan alamat IP sumber. Ini artinya, standard ACL pada dasarnya melewatkan atau menolak seluruh paket protocol. ACL ini tidak membedakan tipe dari lalu lintas IP seperti WWW, telnet, UDP, DSP.

Standard ACL menggunakan ACL Number 1-99.
Langsung saja kita mulai konfigurasinya, pertama buatlah topologi seperti di bawah ini

PC 0 : (IP Address 10.10.10.2 Subnet 255.255.255.0  Gateway 10.10.10.1)
PC 1 : (IP Address 10.10.10.3 Subnet 255.255.255.0  Gateway 10.10.10.1)
PC 2 : (IP Address 10.10.10.4 Subnet 255.255.255.0  Gateway 10.10.10.1)
SERVER-PT : (IP Address 20.20.20.2 Subnet 255.255.255.0  Gateway 20.20.20.1)


Untuk Router 0 :


 Untuk Router 1 :

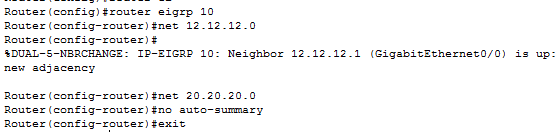

Untuk Proses Routing, saya menggunakan EIGRP, jadi kita balik ke Router0 untuk konfigurasi EIGRP terlebih dahulu.

Router 0:

 Router 1 :


Pastikan Proses Routing telah berhasil, dengan cara tes ping dari PC ke SERVER-PT.


Setelah setiap perangkat sudah di konfigurasikan IP masing – masing dan sudah di routing maka kita dapat langsung mengkonfigurasikan ACL pada router terdekat dengan destination yaitu Router1.
Disini kita akan memblok si Client agar paket tidak sampai ke SERVER-PT/ tidak bisa tes ping ke SERVER-PT yaitu 20.20.20.2

access-list 1 deny 10.10.10.0 0.0.0.255 (kita memblok ke 3 client tersebut, lalu masukkan wildcardnya, karena kita menggunakan /24 maka wildcardnya ialah 0.0.0.255)
access-list 1 permit any


Setelah kita membuat ACL, maka kita harus masukan pada interface yang terdekat dengan destination di Router1, yaitu Interface gig0/1


Untuk Verifikasi, kita bisa tes ping dari PC ke Server jika kita ping dari client ke server maka destination host unreachable.

PC0 ke Server :

PC1 ke Server :

PC2 ke Server :

Ya sekian dari saya, Wassalamualaikum wr.wb
